Bosch Easycontrol CT200 set

Popis a použitie

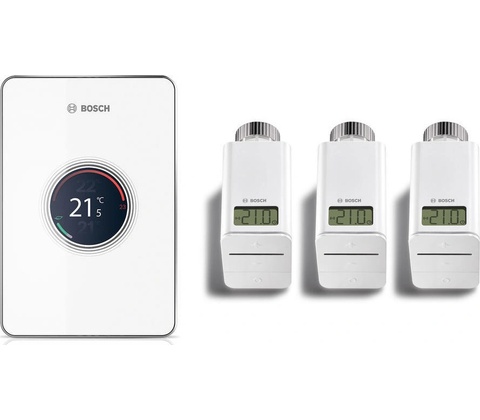

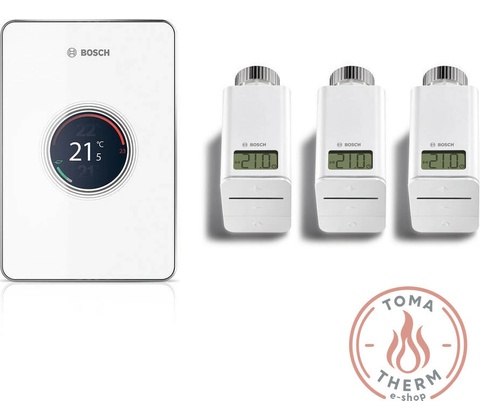

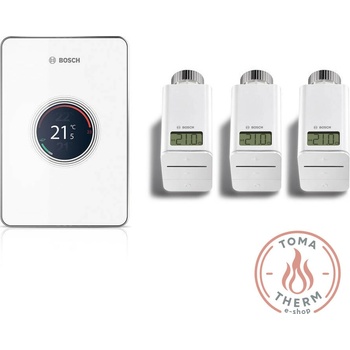

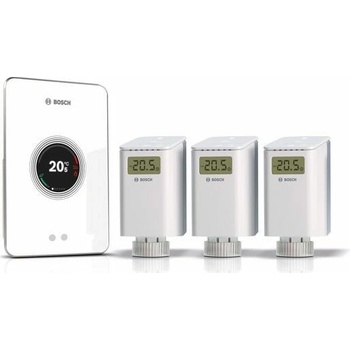

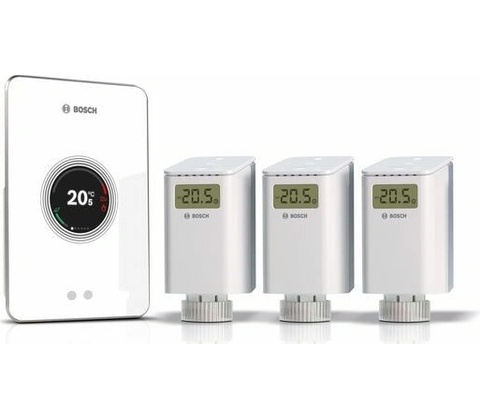

Bosch Easycontrol CT 200 set je kompletná zostava izbovej regulácie určená pre rodinné domy a byty, kde je požiadavka na centrálne riadenie vykurovacieho okruhu a prípravy teplej vody zároveň s možnosťou individuálneho nastavenia teploty v každej miestnosti zvlášť. Zostava sa skladá z dotykového regulátora Easycontrol CT 200 vo farebnom vyhotovení biela a troch bezdrôtových inteligentných termostatických hlavíc, pričom všetky komponenty sú skonštruované tak, aby spolu komunikovali bez akéhokoľvek kabeláže medzi regulátorom a hlavicami.

Regulátor CT 200 je navrhnutý na riadenie jedného vykurovacieho okruhu a súčasne pokrýva aj riadenie prípravy teplej vody, čo eliminuje potrebu samostatnej regulačnej jednotky pre TÚV. Hlavice pripojené k radiátorom v jednotlivých miestnostiach umožňujú nastaviť odlišné teploty a časové programy pre každú miestnosť nezávisle. Celková konfigurácia systému prebieha primárne cez mobilnú aplikáciu Easycontrol dostupnú pre platformy iOS a Android, pričom samotný dotykový panel regulátora slúži na rýchle ručné zásahy priamo v mieste inštalácie.

Systém je vhodný pre projektantov a montážne firmy, ktoré hľadajú jednoducho inštalovateľné riešenie bezdrôtovej regulácie bez nutnosti zásahu do elektroinštalácie objektu - regulátor sa nepripevňuje na stenu, nevyžaduje káblovanie k vykurovaciemu zdroju a na uvedenie do prevádzky postačuje voľná elektrická zásuvka v mieste umiestnenia stolového stojana. Tento prístup podstatne skracuje čas inštalácie v porovnaní s klasickými izbovými termostatmi montovanými na stenu s káblovým prepojením k zdroju tepla.

Konštrukcia a princíp fungovania

Ovládacia jednotka CT 200 je vybavená skleneným povrchom s dotykovým displejom. Fyzické umiestnenie regulátora zabezpečuje stolový stojan dodávaný v balení - stojan sa zapojí do štandardnej elektrickej zásuvky a tým je napájanie regulátora vyriešené. Prepojenie medzi regulátorom a vykurovacím zdrojom sa realizuje priloženým kľúčom, ktorý sa zasunie do určeného slotu priamo na vykurovacom zariadení. Káblovanie ani montáž na stenu sa nevyžaduje.

Tri bezdrôtové inteligentné termostatické hlavice komunikujú s regulátorom bezdrôtovo a každá z nich môže mať v aplikácii Easycontrol definovaný vlastný nezávislý časový program. Hlavice sa osadzujú na ventily radiátorov v jednotlivých miestnostiach a umožňujú tak zónovú reguláciu teploty na úrovni jednotlivých miestností. Táto funkcia je dostupná výhradne v kombinácii s radiátorovými okruhmi - pri podlahovom vykurovaní zónová regulácia po miestnostiach v aktuálnej konfigurácii produktu nie je k dispozícii.

Regulátor podporuje moduláciu horáka pripojeného vykurovacieho zdroja, čo znamená, že nekomunikuje so zdrojom tepla len v režime zapnutý/vypnutý, ale dokáže plynulo upravovať výkon podľa aktuálnej požiadavky. Prítomnosť osôb v objekte sa nevyhodnocuje lokálnym pohybovým senzorom, ale prostredníctvom GPS polohy mobilného zariadenia spárovaného v aplikácii Easycontrol - pri vyhodnotení neprítomnosti sa automaticky aktivuje úsporný režim mimo domov.

Stav systému je vizuálne signalizovaný farebnými stavovými LED na tele regulátora. Oranžová farba signalizuje aktívny príkaz na zvýšenie teploty, modrá príkaz na zníženie teploty, zelená indikuje prepnutie do režimu mimo domov a červená upozorňuje na poruchu vo vykurovacom systéme. Mimo týchto stavov je podsvietenie vypnuté, čo prispieva k diskrétnej integrácii regulátora do interiéru.

Riadenie prípravy teplej vody

Easycontrol CT 200 integruje riadenie ohrevu teplej vody priamo v jednej jednotke bez potreby doplnkového regulačného modulu. V aplikácii Easycontrol sú pre ohrev TÚV k dispozícii tri prevádzkové režimy: trvalo zapnuté (teplá voda je dostupná nepretržite), automaticky podľa nastaveného časového programu, alebo trvalo vypnuté. Výber režimu a jeho prípadná zmena sa vykonávajú výhradne cez aplikáciu.

Technické parametre

Počet riadených vykurovacích okruhov 1

Príprava teplej vody áno, 3 prevádzkové režimy (zapnuté / automaticky / vypnuté)

Počet termostatických hlavíc v sete 3 ks

Typ termostatických hlavíc bezdrôtová inteligentná hlavica s vlastným časovým programom

Farebné vyhotovenie regulátora v tomto sete biela

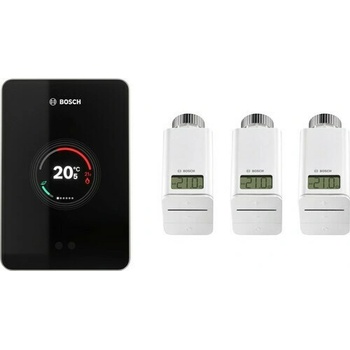

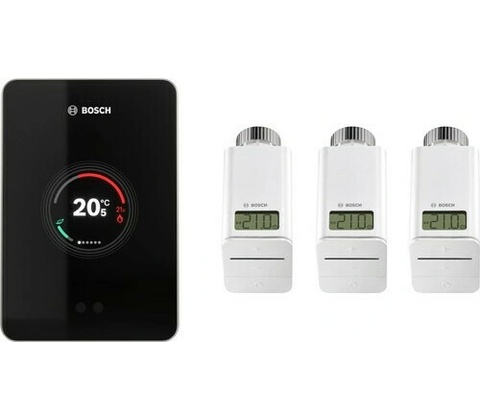

Dostupné alternatívne farebné vyhotovenie čierna (ako samostatná varianta produktu)

Ovládacie aplikácie iOS, Android

Detekcia prítomnosti osôb

GPS poloha spárovaného mobilného zariadenia

Podpora modulácie horáka áno

Spôsob inštalácie regulátora stolový stojan, bez montáže na stenu

Prepojenie so zdrojom tepla kľúčom do slotu na vykurovacom zariadení

Zónové riadenie podlahového vykurovania nie, k dispozícii len pre radiátorové okruhy s hlavicami Smart TRV

Kombinácia s iným typom izbovej regulácie nie je možná (napr. CW 400 na rovnakom zdroji tepla)

Ocenenie

Bezpečnosť a energetická účinnosť, rok 2019

Sériová výbava setu

• 1× dotykový regulátor Easycontrol CT 200, farebné vyhotovenie biela
• 3× bezdrôtová inteligentná termostatická hlavica s podporou vlastného časového programu
• Stolový stojan pre umiestnenie regulátora bez montáže na stenu
• Kľúč pre prepojenie regulátora so zdrojom tepla cez slot na vykurovacom zariadení

Set neobsahuje väčší počet hlavíc než tri - pri riadení viac ako troch vykurovaných miestností je potrebné ďalšie hlavice objednať samostatne nad rámec tohto setu. Čierne vyhotovenie regulátora existuje ako samostatný produkt, tento set je zostavený a dodávaný výhradne vo farbe biela.

Montáž a pripojenie

Inštalácia setu nevyžaduje zásah do stavebnoinštalačnej časti objektu ani do silnoprúdovej elektroinštalácie nad rámec bežnej elektrickej zásuvky. Postup je nasledovný: regulátor CT 200 sa umiestni na stolový stojan, stojan sa zapojí do elektrickej zásuvky v mieste umiestnenia a prepojenie so zdrojom tepla sa zrealizuje dodaným kľúčom zasunutým do príslušného slotu priamo na vykurovacom zariadení. Bezdrôtové termostatické hlavice sa osadiia na ventily radiátorov v jednotlivých miestnostiach a spárujú sa s regulátorom cez aplikáciu Easycontrol.

Pri príprave projektu alebo obhliadke je potrebné overiť dosah bezdrôtového spojenia medzi plánovaným umiestnením regulátora a jednotlivými hlavicami, a to najmä pri viacpodlažných objektoch alebo pri hrubých nosných stenách, ktoré môžu bezdrôtový signál utlmiť. Rovnako treba vopred skontrolovať dostupnosť elektrickej zásuvky na mieste, kde si zákazník plánuje regulátor trvalo umiestniť - zákazníci často predpokladajú ľubovoľné umiestnenie, pričom zásuvka musí byť fyzicky dostupná práve tam.

Pred montážou je bezpodmienečne nutné odpojiť akúkoľvek pôvodnú izbovú reguláciu na danom vykurovacom zdroji. Easycontrol CT 200 nie je určený na súbeh s iným typom regulátora na tom istom zdroji tepla - ak je na kotle osadený napríklad regulátor CW 400 alebo iný typ izbovej regulácie, pred osadením tohto setu treba pôvodnú reguláciu úplne odpojiť, nie dopĺňať. Táto podmienka výrobcu je záväzná a jej nedodržanie môže spôsobiť nesprávne fungovanie celého regulačného systému.

Pri zákazkách s viac ako troma vykurovanými miestnosťami je potrebné do cenovej ponuky zarátať dokúpenie ďalších hlavíc nad rámec tohto setu. Odovzdávací protokol by mal obsahovať aj informáciu pre zákazníka, že zónová regulácia teploty po miestnostiach sa aktuálne vzťahuje výhradne na radiátorové okruhy s inteligentnými hlavicami Smart TRV - prípadné podlahové vykurovanie v objekte do tejto zónovej regulácie nespadá, aby nedochádzalo k mylným očakávaniam funkčnosti systému.

Na čo si dať pozor

• Nekompatibilita s inou izbovou reguláciou na rovnakom zdroji: CT 200 sa nesmie prevádzkovať súbežne s iným typom regulátora (napr. CW 400) na jednom vykurovacom zdroji. Pred montážou je povinné pôvodnú reguláciu odpojiť.
• Zónová regulácia len pre radiátorové okruhy: Funkcia individuálnych teplôt po miestnostiach pracuje výhradne s bezdrôtovými hlavicami Smart TRV na radiátoroch. Podlahové vykurovanie túto funkciu nepodporuje.
• Počet hlavíc v sete je pevne stanovený: Balenie obsahuje presne tri hlavice. Pri väčšom počte vykurovaných miestností je potrebné objednať ďalšie hlavice samostatne.
• Dostupnosť elektrickej zásuvky: Regulátor sa napája zo zásuvky cez stolový stojan - dostupnosť zásuvky na zamýšľanom mieste umiestnenia je potrebné overiť pri obhliadke.
• Bezdrôtový dosah: Pri viacpodlažných objektoch alebo hrubých nosných stenách je potrebné preveriť dosah bezdrôtového spojenia medzi regulátorom a hlavicami pred definitívnym rozmiestením komponentov.
• GPS detekcia prítomnosti: Funkcia automatického prepnutia do režimu mimo domov závisí od GPS polohy mobilného zariadenia spárovaného v aplikácii. Bez aktívnej aplikácie a platného GPS signálu táto funkcia nepracuje správne.
• Farebné vyhotovenie: Tento konkrétny set je dostupný výhradne vo farbe biela. Čierne vyhotovenie regulátora existuje ako samostatná farebná varianta, nie ako súčasť tohto setu.

Dokumenty na stiahnutie

• Bosch Easycontrol CT 200 – technický list SK (PDF)
• Technický list CT 200 (PDF)
• Návod na inštaláciu (PDF)

Časté otázky

Dá sa CT 200 z tohto setu prevádzkovať súbežne s regulátorom CW 400 na tom istom kotle?

Nie. Výrobca kombináciu dvoch rozdielnych typov izbovej regulácie na jednom vykurovacom zdroji výslovne vylučuje. Ak je na kotle osadený CW 400 alebo iný izbový regulátor, pred montážou tohto setu je potrebné pôvodnú reguláciu úplne odpojiť. Dopĺňanie oboch jednotiek súčasne nie je podporovaná konfigurácia a môže spôsobiť nesprávne fungovanie celého systému.

Čo sa stane, ak má objekt štyri alebo päť vykurovaných miestností - postačí set s troma hlavicami?

Nie, set obsahuje presne tri bezdrôtové inteligentné termostatické hlavice. Pri väčšom počte miestností, kde má byť teplota riadená individuálne, je potrebné ďalšie hlavice objednať samostatne nad rámec tohto setu. Hlavice sa objednávajú ako samostatný produkt a párovanie s regulátorom prebieha cez aplikáciu Easycontrol.

Ako funguje automatické prepnutie do úsporného režimu pri odchode z domu a čo je na to potrebné?

Regulátor vyhodnocuje prítomnosť obyvateľov výhradne cez GPS polohu mobilného zariadenia spárovaného v aplikácii Easycontrol - nie lokálnym pohybovým senzorom. Keď aplikácia vyhodnotí, že spárované zariadenie sa nenachádza v definovanom okruhu okolo objektu, automaticky aktivuje režim mimo domov a podsvietenie regulátora sa na moment zafarbí na zeleno. Podmienkou správnej funkcie je aktívna aplikácia s povolením GPS na mobilnom zariadení - bez toho funkcia automatickej detekcie neprítomnosti nepracuje.
